Фанкойл це: що таке фанкойл і як він працює

Коли мова заходить про клімат-контроль у великих будівлях — офісних центрах, готелях, торгових комплексах, лікарнях чи навіть у приватних будинках з централізованим водяним охолодженням, — рано чи пізно виникає питання: фанкойл це що таке і чим він відрізняється від звичайного кондиціонера. Термін звучить технічно і трохи незрозуміло для людини, яка вперше стикається з проєктуванням системи опалення, вентиляції та кондиціонування повітря (ОВК). Тим часом фанкойли — один із найпоширеніших елементів сучасних кліматичних систем, і розібратися в принципі їх роботи не так складно, як здається на перший погляд.

У цій статті ми детально розглянемо, що таке фанкойл, як він влаштований, за яким принципом працює, чим відрізняється від спліт-систем, які бувають типи фанкойлів, де їх доцільно встановлювати та на що звертати увагу при виборі. Матеріал буде корисним як власникам нерухомості, так і фахівцям, що тільки починають вивчати тему кліматичного обладнання. До речі, паралельно з обслуговуванням систем кондиціонування варто пам’ятати і про регулярний догляд за кліматичною технікою — наприклад, як почистити кондиціонер та продовжити термін його служби.

Що таке фанкойл: визначення та суть технології

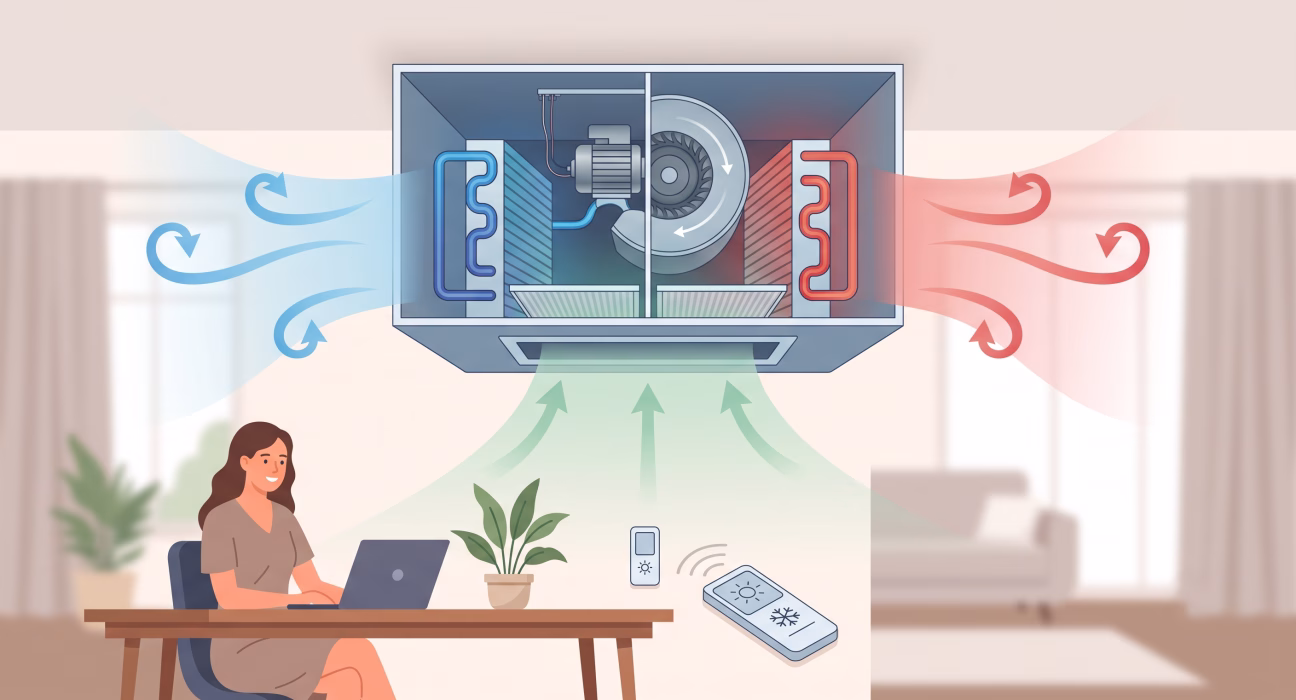

Фанкойл (від англійського fan-coil, тобто “вентилятор-теплообмінник”) — це кінцевий елемент центральної системи кондиціонування та опалення, який складається з вентилятора та теплообмінника (койла), через який циркулює тепло- або холодоносій — найчастіше вода або водно-гліколевий розчин. Простими словами, фанкойл це пристрій, що не виробляє холод чи тепло самостійно, а лише переносить його від центрального джерела (чилера, теплового насоса, бойлера) у приміщення.

Саме в цьому полягає ключова відмінність фанкойла від звичного побутового кондиціонера. Спліт-система працює на фреоні і має власний компресор, який безпосередньо генерує холод у зовнішньому блоці. Фанкойл же підключається до загальної труби, якою рухається вже охолоджена або нагріта вода, і його завдання — прогнати повітря приміщення через теплообмінник, забираючи або віддаючи тепло.

Відповідаючи детальніше на питання, що таке фанкойл, варто зазначити: це елемент двотрубної або чотиритрубної гідравлічної системи, яка обслуговує одразу цілу будівлю чи кілька поверхів. Завдяки цьому один потужний чилер, розташований, наприклад, на даху або в технічному приміщенні, здатний забезпечити комфортний мікроклімат у десятках і навіть сотнях кімнат одночасно.

Принцип роботи фанкойла

Щоб зрозуміти логіку роботи цього обладнання, розглянемо основні етапи циклу.

1. Центральний чилер або тепловий насос охолоджує (або нагріває) воду до заданої температури.
2. Охолоджена вода трубопроводами подається до кожного фанкойла, встановленого в приміщеннях будівлі.
3. Вентилятор фанкойла засмоктує повітря з кімнати та прожене його крізь теплообмінник.
4. Повітря віддає тепло воді (в режимі охолодження) або отримує його (в режимі обігріву).
5. Охолоджене або підігріте повітря повертається в приміщення через решітки чи повітропроводи.
6. Вода, що змінила температуру, повертається до чилера для повторного циклу.

Такий підхід дозволяє централізовано керувати мікрокліматом усієї будівлі, при цьому кожен фанкойл може мати власний термостат і працювати незалежно від інших, підлаштовуючи температуру під потреби конкретного приміщення.

Конструкція та основні елементи фанкойла

Незалежно від типу та виробника, будь-який фанкойл має схожий набір базових компонентів:

• корпус (для канальних і касетних моделей) або декоративна панель (для настінних і підлогових моделей);
• теплообмінник (койл) з мідних трубок і алюмінієвих пластин;
• вентилятор — зазвичай відцентровий, з кількома швидкостями обертання;
• фільтр грубого очищення повітря;
• піддон для конденсату та дренажна система;
• клапани регулювання витрати теплоносія (двоходові або триходові);
• блок керування або термостат.

Саме поєднання цих елементів забезпечує ефективну роботу пристрою: вентилятор створює постійний потік повітря, теплообмінник змінює його температуру, а система керування підтримує задані параметри мікроклімату в автоматичному режимі.

Види фанкойлів

Залежно від способу монтажу та конструктивних особливостей, фанкойли поділяють на кілька основних типів.

Канальні фанкойли

Встановлюються за підвісною стелею і підключаються до системи повітроводів. Такий варіант непомітний візуально — у приміщенні залишаються лише решітки подачі та забору повітря. Канальні моделі часто обирають для офісів, торгових залів і готельних номерів, де важлива естетика простору.

Касетні фанкойли

Монтуються безпосередньо у стелю у вигляді квадратної касети розміром зазвичай 600×600 мм. Такі моделі забезпечують рівномірний розподіл повітря у чотирьох напрямках і добре підходять для приміщень з відкритим плануванням — конференц-залів, торгових центрів, ресторанів.

Настінні фанкойли

За зовнішнім виглядом нагадують звичайний внутрішній блок спліт-системи. Встановлюються на стіні, легко монтуються та обслуговуються, тому часто використовуються в житлових і невеликих комерційних приміщеннях.

Підлогові та підлогово-стельові фанкойли

Розміщуються біля підлоги, часто під вікном, за принципом традиційного радіатора опалення. Такий монтаж зручний у приміщеннях з обмеженою висотою стель або там, де важливо забезпечити комфортний обігрів у холодну пору року.

Канальні високонапірні моделі

Використовуються для великих приміщень з розгалуженою мережею повітроводів, де потрібен потужний потік повітря на значну відстань — атріуми, виставкові зали, торгові центри.

Фанкойл проти спліт-системи: у чому різниця

Питання “фанкойл це те саме, що кондиціонер, чи ні” виникає дуже часто, тому варто розібрати ключові відмінності детальніше. Нижче наведена порівняльна таблиця, яка допоможе наочно побачити різницю між двома технологіями.

Критерій	Фанкойл	Спліт-система
Теплоносій	Вода або гліколевий розчин	Фреон
Джерело холоду/тепла	Центральний чилер або тепловий насос	Власний компресор у зовнішньому блоці
Масштаб застосування	Великі будівлі, кілька поверхів чи приміщень	Одне-два приміщення
Довжина траси	Практично необмежена	Обмежена (зазвичай до 30-50 м)
Енергоефективність при масштабуванні	Висока за рахунок централізації	Знижується зі збільшенням кількості блоків
Обслуговування	Централізоване, потребує кваліфікованого сервісу	Простіше, часто можливе власними силами
Початкові витрати на систему	Вищі через складну гідравліку	Нижчі для невеликих об’єктів
Гнучкість керування температурою в кожній кімнаті	Присутня за наявності термостатів	Присутня

Як бачимо з таблиці, фанкойли доцільніше застосовувати саме там, де потрібно обслуговувати велику кількість приміщень одночасно, а спліт-системи залишаються більш практичним рішенням для окремих квартир чи невеликих офісів.

Переваги та недоліки фанкойлів

Як і будь-яке інженерне рішення, система на основі фанкойлів має свої сильні та слабкі сторони.

До переваг можна віднести:

• високу енергоефективність при масштабних об’єктах завдяки централізованому виробництву холоду чи тепла;
• можливість одночасного опалення та охолодження різних приміщень у чотиритрубній системі;
• тривалий термін служби обладнання за умови якісного обслуговування;
• відносно низький рівень шуму порівняно з деякими типами кондиціонерів;
• гнучкість у виборі дизайну та способу монтажу — від непомітних канальних моделей до класичних настінних блоків;
• відсутність потреби прокладати фреонові магістралі великої довжини.

Серед недоліків варто відзначити необхідність складного проєктування гідравлічної мережі, залежність від справної роботи центрального чилера чи теплового насоса, а також вищу вартість первинного встановлення порівняно з простими спліт-системами. Втім, на великих об’єктах ці витрати з часом окупаються завдяки економії на електроенергії та зручності централізованого управління.

Де застосовують фанкойли

Фанкойли активно використовують у таких типах об’єктів:

• бізнес-центри та офісні будівлі;
• готелі та апарт-готелі;
• торгові та розважальні центри;
• лікарні, поліклініки та інші медичні заклади, де важлива стабільність мікроклімату;
• навчальні заклади — університети, школи, бібліотеки;
• приватні будинки та котеджі з централізованою системою опалення й охолодження на базі теплового насоса.

У кожному з цих випадків фанкойл дозволяє гнучко регулювати температуру в окремих зонах будівлі, не порушуючи загальну ефективність системи в цілому.

На що звернути увагу при виборі фанкойла

Обираючи обладнання для конкретного об’єкта, варто враховувати кілька важливих параметрів. По-перше, це холодо- та теплопродуктивність, яка має відповідати площі й теплонавантаженню приміщення. По-друге, тип монтажу — канальний, касетний, настінний чи підлоговий — обирається залежно від архітектурних особливостей простору. По-третє, кількість труб у гідравлічній системі (дві або чотири) визначає, чи можна одночасно охолоджувати одні приміщення й обігрівати інші. Також варто звернути увагу на рівень шуму вентилятора, наявність електронного чи механічного термостата чи, а також на енергоефективність двигуна вентилятора — сучасні моделі з EC-двигунами споживають суттєво менше електроенергії порівняно зі старими AC-аналогами.

Не менш важливим є питання регулярного обслуговування системи. Фільтри фанкойлів потребують періодичного очищення, а теплообмінники — профілактичного огляду, щоб уникнути зниження ефективності та появи неприємних запахів. Загальні принципи такого догляду багато в чому перегукуються з обслуговуванням побутових кондиціонерів, тому базові рекомендації щодо чистоти фільтрів та теплообмінників можуть бути корисними власникам будь-якого кліматичного обладнання.

Висновок

Підсумовуючи, можна впевнено сказати: фанкойл це ефективний і перевірений часом елемент централізованих систем кондиціонування та опалення, який дозволяє комфортно регулювати мікроклімат у великих будівлях без необхідності встановлювати окремий кондиціонер у кожному приміщенні. Розібравшись, що таке фанкойл і за яким принципом він функціонує, легше зрозуміти, чому саме цю технологію обирають для офісних центрів, готелів, торгових комплексів і навіть приватних будинків із централізованим водяним опаленням чи охолодженням.

Головна перевага фанкойлів полягає в їхній масштабованості та енергоефективності: одна потужна холодильна машина здатна обслуговувати десятки приміщень, тоді як кожен окремий фанкойл дає змогу гнучко налаштовувати температуру саме там, де це потрібно. Водночас важливо пам’ятати про якісне проєктування гідравлічної системи та регулярне технічне обслуговування, адже саме від цього залежить довговічність і ефективність роботи всього комплексу обладнання.

Часті питання про фанкойли

Що таке фанкойл простими словами?

Фанкойл — це пристрій із вентилятором і теплообмінником, який охолоджує або нагріває повітря в приміщенні за допомогою води, що надходить від центрального чилера чи теплового насоса. На відміну від кондиціонера, він не виробляє холод самостійно, а лише передає його від загальної системи.

Чим фанкойл відрізняється від кондиціонера?

Кондиціонер (спліт-система) працює на фреоні та має власний компресор у зовнішньому блоці. Фанкойл підключається до центральної водяної мережі будівлі й обслуговує одразу багато приміщень, тоді як спліт-система розрахована на одну-дві кімнати.

Скільки коштує встановлення фанкойла?

Вартість залежить від типу моделі (настінна, канальна, касетна чи підлогова), потужності, складності гідравлічної розводки та кількості точок підключення. Для великих об’єктів початкові витрати вищі, ніж для спліт-систем, але вони окупаються завдяки економії на електроенергії при масштабному використанні.

Чи можна фанкойлом і охолоджувати, і опалювати приміщення?

Так, більшість фанкойлів працюють у двох режимах — охолодження влітку та обігрів взимку. У чотиритрубних системах це можливо навіть одночасно в різних приміщеннях однієї будівлі, що особливо зручно в готелях та офісних центрах.

Як часто потрібно чистити фільтр фанкойла?

Фільтр грубого очищення рекомендується перевіряти та чистити раз на 1-2 місяці залежно від інтенсивності використання та запиленості приміщення, а теплообмінник — оглядати щонайменше раз на рік у рамках планового технічного обслуговування системи.
